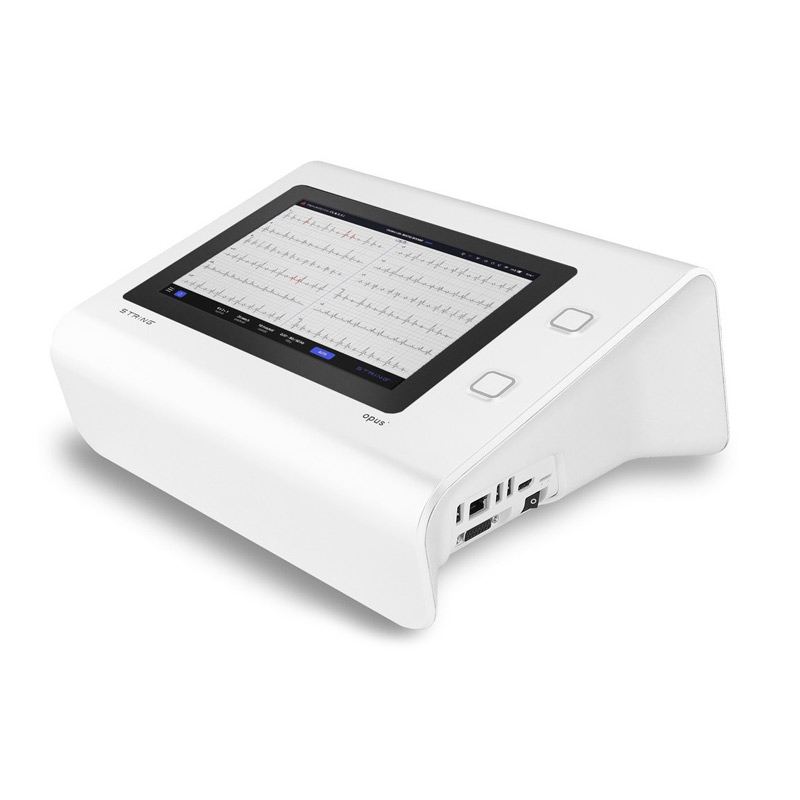

Aparat EKG String Opus 1

Jaki aparat do ekg?

Elektrokardiograf String OPUS, jest nowatorskim urządzeniem, skonstruowanym i wyprodukowanym przez naszą rodzimą firmę STRING. Elektrokardiograf poza nowoczesnym designem, eleganckim, opływowym kształtem, posiada wiele innowacyjnych rozwiązań, ułatwiających pracę, komunikację, odczyt badań.

Model Opus String 1, posiada innowacyjną, bezstopniową regulację częstotliwości w zakresie 50 -60 Hz, dzięki czemu zapewnia niezwykle szczegółowe badania dla filtra zakłóceń sieciowych, 25 do 45 Hz dla filtra zakłóceń mięśniowych oraz 0,15 do 1,5 Hz dla filtra linii izoelektrycznej. Aparat charakteryzuje się rozbudowaną i szczegółową analizą i interpretacją wyniku ekg. Aparat ekg precyzyjnie wylicza częstość rytmu serca - Heart Rate tj. HR, a także P, PQ zwane też interwałem PR, uniesienie odcinka ST i obniżenie odcinka ST. Dodatkowo w analizie znajdziemy precyzyjnie policzone wartości QT, QT_C według wzoru Henry’ego Cuthberta Bazetta oraz analizę interwału QT_F wg. algorytmu Louisa Sigurda Fridericiego. Niezwykła precyzja przy zapisie elektrokardiogramu, opisywaniu załamków, uniesień i odstępów w QRS, możliwa jest dzięki wykorzystaniu częstotliwości próbkowania do 32 000 HZ.

Elektrokardiograf Opus String, posiada duży, 10” intuicyjny ekran dotykowy. Wyświetlacz zastosowany w aparacie, to wysokiej jakości dotykowy, pojemnościowy panel HD, dzięki któremu sterowanie elektrokardiografem jest niezwykle płynne i proste. Alfanumeryczna klawiatura wyświetlana wirtualnie, pojawia się w na ekranie w momencie tworzenia karty pacjenta czy wprowadzania danych. Z racji tego, że nie posiada części mechanicznych, nie psuje się, przyciski nie ulegają eksploatacji i nie trzeba ich wymieniać. W porównaniu z innymi aparatami dostępnymi na rynku, przyciski nie zacinają się, a obsługa nimi jest podobna do obsługi na smartphone.

Moduł Bluetooth, znajdujący się w aparacie, pozwala użytkownikom na podłączenie klawiatury i myszy bezprzewodowej dla zapewnienia wygodniejszej i łatwiejszej pracy urządzenia. Historię badań można przeglądać na dowolnym monitorze i telewizorze z portem HDMI. Elektrokardiograf String Opus można podłączyć za pośrednictwem sieci LAN lub WiFi do sieci, która obsługuje szpital czy klinikę. Daje to szerokie możliwości synchronizacji urządzenia z oprogramowaniem medycznym i drukowaniem wyników badań na dowolnej drukarce dostępnej w danej jednostce medycznej. Jeśli w placówce, znajduje się wiele drukarek działających w sieci, pracownicy szpitali i klinik mogą wskazać tą, na której wyniki badań mają zostać wydrukowane. Działania takie odbywają się między innymi pomiędzy gabinetami w których wykonywane są badania, a gabinetami w których pacjent spotyka się z lekarzem. Przy odpowiednio skonfigurowanych drukarkach, przesyłanie danych jest możliwe także między szpitalami znajdującymi się w całym kraju. Sprawnie działający LAN lub sieć WiFi zdecydowanie ułatwia przepływ dokumentów. Pamięć EKG String Opus 1 pozwala na zapisanie do 100 000 badań. Opcjonalnie, chcąc mieć możliwość zapisania jeszcze większej ilości badań, można wymienić kartę SD na większą.

Wyniki badań mogą być drukowane na kilka różnych sposobów. Wydruk, za pośrednictwem wbudowanej drukarki termicznej, na papierze o szerokości 210 mm, lub za pomocą drukarki zewnętrznej, w formacie A4. Takie możliwości drukowana sprawiają, że wydruk badania jest bardzo czytelny i łatwy do analizy. Lekarz widzi wszystkie 12 odprowadzeń EKG na jednej linii, co ułatwia szybką analizę w sytuacjach kryzysowych. Dodatkowym atutem elektrokardiografu jest szuflada na papier termiczny, przystosowana do wykorzystania także papieru 112mmx25m. Tak więc możesz użyć tego popularnego papieru w tej samej szufladzie i wydrukować na nim zapis ekg.Aparat ekg OPUS pozwala przesyłać wyniki badań ekg do elektronicznej dokumentacji medycznej i szpitalnych systemów informacyjnych HIS hospital information system po przez serwer pliku, do chmury, FTP wykorzystując HL7, PACS, DICOM zapewniając bezpieczny i płynny przepływ badań wraz z danymi pacjenta w całym systemie danej placówki. Producent gwarantuje zdalny support z możliwością wglądu do systemu operacyjnego aparatu EKG. Zapewniamy możliwość zdalnej diagnostyki aparatu, poprawiania i dostosowania jego ustawień i parametrów według wskazań zamawiającego. Dzięki urządzeniu Opus String, wyniki badań można przesyłać do chmury lub systemu informatycznego szpitala, w celu zapewnienia płynnego, zaszyfrowanego i bezpiecznego przepływu danych w systemach placówki. Możliwa jest transmisja danych zgodna ze standardami komunikacyjnymi HL7, PACS, DICOM. Ten elektrokardiograf może również wysyłać badania do dowolnego katalogu Windows udostępnionego na serwerze plików. Personel, obsługujący aparat EKG, może skonfigurować nazwę eksportowanego pliku EKG. Poza nazwą pliku, można dodać imię i nazwisko pacjenta, datę i godzinę wykonania badania EKG oraz PESEL. Ze zmapowanego katalogu na serwerze plików (czyli z zasobów sieciowych Windows), oprogramowanie medyczne może automatycznie zaimportować plik z badaniem ekg w formacie .pdf lub .xml do programu z elektroniczną kartoteką pacjenta w placówce medycznej. Jest to znakomite rozwiązanie dla placówek medycznych, ponieważ nie trzeba wykupować dodatkowych licencji na oprogramowanie elektronicznej dokumentacji szpitalnej. Personel medyczny nie musi już nic robić, ponieważ dzieje się to automatycznie po badaniu.

Model Opus String posiada detekcję stymulatora serca. Funkcja ta jest bardzo ważna, ponieważ w zapisie badania ekg, rejestrowane i zapisane uderzenia serca oraz czynności podjęte przez rozrusznik. Ten nowoczesny aparat ma także opcję podłączenia pulsoksymetru poprzez port USB. Umożliwia to mierzenie saturacji i drukowanie wyniku wraz z badaniem EKG. Opcjonalnie, elektrokardiograf może być także wyposażony w spirometr, moduł analizy i interpretacji, czytnik kodów lub modem LTE. Dzięki nowoczesnej konstrukcji i innowacyjnym rozwiązaniom, aparat Opus String 1 jest coraz częściej wybieranym urządzeniem do placówek medycznych. Dzięki możliwości rozwiązywania problemów i modyfikowania ustawień aparatu on line, co znacznie ułatwia pracę, jest to jeden z wiodących modeli ekg dostępnych na rynku. Wbudowany moduł do zdalnej diagnostyki pozwala na wparcie techniczne zespołu serwisowego, bez konieczności transportowania urządzenia. Dzięki możliwości zdalnej pracy, można zdiagnozować usterki, zmodyfikować ustawienia, czy zaktualizować oprogramowanie. Połączenie z internetem, pozwala również na składanie zamówień za pośrednictwem aparatu. Dotyczy to niezbędnych akcesoriów, takich jak elektrody, kable czy papier termiczny. Oszczędza to czas i jest bardzo wygodne.

Specyfikacja aparat ekg:

• Rok produkcji min. 2025
• Aparat 3,6,12 kanałowy
• Klawiatura alfanumeryczna wirtualnie wyświetlana
• Ciągły pomiar HR. Sygnał dźwiękowy tętna.
• Wyświetlacz HD minimum 10”, 1280x800px pojemnościowy panel dotykowy
• Detekcja stymulatora serca
• Rozpoczęcie akwizycji sygnału poprzez jeden przycisk
• Zasilanie sieciowe, akumulator bezobsługowy wraz z ładowarką wbudowany wewnątrz aparatu
• Typ papieru: rolka 112mm lub 210mm, składanka 210mm i A4 drukarka laserowa - za pomocą WiFi/LAN
• Wydruk na papierze termicznym o szerokość papieru min. 112mm i min. 210 mm z jednej drukarki termicznej wbudowanej w aparat
• Pamięć do 100 000 badań
• Prędkość zapisu EKG (mm/s) 5; 10; 12,5; 25; 50; 100
• Czułość (mm/mV) 2,5; 5; 10; 20;
• Filtr sieciowy (Hz) 50-60
• Filtr mięśniowy (Hz) 20, 25, 30, 35, 40, 45, 75, 100, 150
• Filtr izolinii (Hz) 0,25 – 1,5 Hz
• Filtr autoadaptacyjny
• Filtr A.I
• Długość zapisu badania EKG min. od 6 s do 40 minut. Długość badania AUTO do 90 s
• Współczynnik tłumienia sygnału wspólnego (CMRR) ≥100 dB
• Analiza zapisu EKG zawierająca: HR, P, PR, QRS, QT, QTC, QTcF, QTr,+ST, -ST (opcjonalnie)
• Analiza z interpretacją i podsumowaniem wyników EKG (opcjonalnie)
• Profil badań EKG: automatyczny i manualny
• Możliwość wyboru formatu odprowadzeń i ich wydruku co najmniej Einthovena i Cabrera
• Poziomy częstotliwości próbkowania: 500/1000/2 000/4 000/8 000/16 000/32000 Hz/kanał
• Możliwość podłączenia do aparatu drukarki laserowej do portu USB, poprzez LAN i WIFI
• Drukowane odprowadzenia min. 1x12, 2x6+1, 2x6, 4x3+1, 4x3, 4x3+3 rytmy, 4x3+3 rytmy
• Przetwornik analogowo-cyfrowy min. 24 Bit
• Podczas pomiaru EKG na ekranie widoczna wartość częstości serca/HR (w uderzeniach na minutę)
• Możliwość dodania do wydruku Nazwy Placówki Medycznej, Adresu Placówki Medycznej, Imię i Nazwisko Badającego
• Wydruk danych pacjenta wraz z badaniem ekg: Imię, Nazwisko, data urodzenia, PESEL, płeć, rasa, wzrost, waga
• Eksport i import danych w formacie XML zgodnym ze standardem HL7 (np. CDA, ORU^R01)
• Umożliwia integrację z systemami HIS/RIS/LIS.
• Eksport dokumentów w formacie PDF (np. raporty EKG, opisy badań)
• Możliwość generowania czytelnych raportów dla personelu medycznego i pacjentów
• Możliwość połączenia do systemu PACS z pełną obsługą standardu DICOM – archiwizacja, przeglądanie i wymiana obrazów medycznych zgodnie z normami
• Eksport plików EKG z możliwością personalizacji nazwy pliku poprzez dodanie danych pacjenta (np. imię, nazwisko, PESEL) oraz daty i godziny badania, co ułatwia identyfikację i archiwizację.
• Automatyczny eksport badań EKG do wybranych lokalizacji docelowych, w tym:
  - zmapowane katalogi sieciowe w środowisku Windows,
  - usługi przechowywania w chmurze (np. OneDrive, Google Drive),
  - serwery FTP/SFTP,
  - adresy e-mail (jako załącznik),
  - nośniki wymienne (np. pamięci USB)
• Interfejs komunikacyjny: wbudowane WI-FI, LAN, Bluetooth, HDMI FULL HD, USBx3, karta SD
• Możliwość rozbudowy aparatu o pulsoksymetrię
• Wyświetlanie zapisu EKG na ekranie w trakcji badania przed wydrukiem w standardzie 6x2
• Wbudowany moduł do zdalnej diagnostyki aparatu i wsparcia technicznego
• Możliwość zabezpieczenia dostępu dla osób postronnych do bazy danych za pomocą hasła
• Możliwość podłączenia pełnoekranowego monitora FULL HD po przez port HDMI
• Możliwość podłączenia po przez Bluetooth zewnętrznej klawiatury i myszki
• Możliwość zamawiania materiałów eksploatacyjnych bezpośrednio z aparatu EKG
• Zdalny support z możliwością wglądu autoryzowanego serwisu do systemu operacyjnego aparatu EKG: możliwość zdalnej diagnostyki aparatu, poprawiania i dostosowania jego ustawień i parametrów według wskazań Zamawiającego
• Współpraca z dedykowanym oprogramowaniem umożliwiającym zdalną obserwację zapisu ekg na wielu komputerach w placówce medycznej poprzez LAN i WIFI.
• Szyfrowanie komunikacji oraz danych przechowywanych na aparacie
• Możliwość uaktualniania oprogramowania w razie konieczności, za pośrednictwem nośników danych lub online.
• Waga max. 3,7 kg (z baterią)
• Wymiary min. 340 x 290 x 165 mm
• Komunikacja z aparatem w języku polskim

Standardowe wyposażenie:

• Aparat EKG Opus 1
• Kabel EKG 12-odprowadzeniowy
• Elektrody przedsercowe - 6 sztuk
• Papier termo-czuły 210mm x 25m (rolka)
• Elektrody kończynowe - 4 sztuki
• Kabel zasilania sieciowego
• Instrukcja obsługi
• Karta gwarancyjna

Opcjonalne wyposażenie:

• Analiza zapisu EKG zawierająca: HR, RR, P, QT, QTC, QTF , +ST, -ST, QRS i interpretacja (1060 zł)
• Pulsoksymetria (2600 zł)
• Drukarka laserowa(1200 zł)
• Torba transportowa (890 zł)
• Wózek transportowy String Cart L (3900 zł)
• Wózek transportowy String Cart S (2400 zł)

Gwarancja:

• 24 miesiące.
